手机摄像头背后的核心科技：CMOS芯片天梯图全维度解密

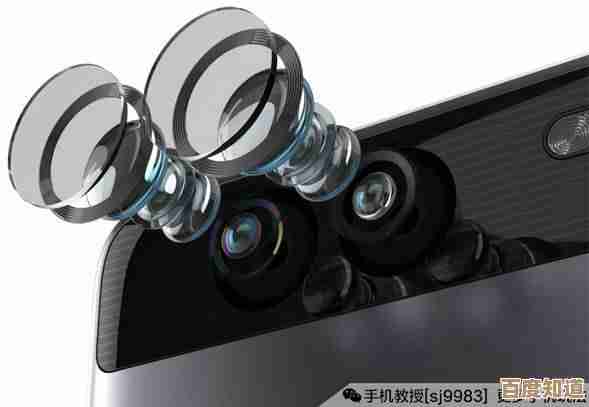

哎 说到手机摄像头 大家第一反应肯定是像素啊 镜头数量啊这些…但其实真正决定画质上限的 是那个藏在镜头后面 小小的、不起眼的CMOS芯片，这东西 说白了就是相机的"底片" 但它的科技含量 可能比你想象中复杂一百倍。

我有时候会想 就这么个小方块 怎么就能把光影变成数字信号呢…🤔 其实原理挺神奇的 它上面有成千上万个微小的"光敏二极管" 每个都像一个小井 负责接收光线，光越强 "井"里积累的"电荷"就越多…然后这些电荷再被转换成电压 最后变成我们看到的数字图像，但问题来了 这么小的面积 要塞进那么多像素点 每个像素分到的光线自然就少了 尤其是在暗光环境下 噪点就全跑出来了…所以你看 厂商们拼命宣传的高像素 有时候反而成了双刃剑。

这就不得不提到CMOS领域那个"看不见的阶梯"了——也就是大家私下说的"天梯图"，它可不是简单按价格或者像素排的 而是一个综合了传感器尺寸、单像素面积、读取速度、功耗、还有像什么PDAF对焦性能等等的复杂排名，比如索尼的IMX989 被称为"一英寸大底" 它的优势就是每个像素能吃到更多光 夜景自然通透…但它的缺点呢？模组太厚了 手机得做得凸出一大块 而且成本吓死人，所以中端机型更爱用像IMX766这类经典型号 它在尺寸、成本和性能之间取得了不错的平衡。

但你说 尺寸大就一定好吗？也不尽然，三星的GN2 尺寸也接近一英寸 但它搞了个叫"双原生ISO"的技术 相当于给传感器开了两套增益系统 一套对付高光 一套专攻暗部…这样在大光比场景下 既能保住亮部细节 又能让暗部不那么脏，你看 这就是算法和硬件结合玩出的花样了，还有豪威科技的OV系列 经常用在性价比机型上 它们有时会在色彩调教上特别下功夫 出来的照片第一眼观感很讨喜 虽然仔细看解析力可能稍逊一筹…这种差异 普通用户可能根本察觉不到。

对了 最近两年还冒出个新词叫"计算摄影"…这玩意儿彻底改变了CMOS的工作方式，比如索尼的STARVIS 2技术 原本是给监控摄像头用的 极端暗光下都能出彩 现在也被搬到手机上了，它不再是单纯地追求物理层面的感光 而是通过多帧合成、AI降噪 甚至预测下一帧的画面来"算"出一张干净的照片，有时候我拍完照 看着手机屏幕里那个"处理中"的圈圈转啊转 就在想 它背后可能已经瞬间拍了几十张raw格式 然后挑出最好的部分拼在一起…这算不算一种"作弊"呢？😂 但用户才不管呢 好看就行了。

还有对焦速度 这个体验太直接了，最早是反差对焦 拉风箱能急死人…后来普及了PDAF（相位对焦） 好多了，但现在旗舰芯片像IMX890 已经用上全像素全向对焦了 每个像素都能参与相位检测 对焦又快又准，拍小孩、拍宠物的时候 你就知道这技术多实用了。

所以你看 这个"天梯图"根本不是一条直线 而是一个多维度的雷达图，有的芯片强在解析力 有的强在高感光度 有的功耗控制得特别好 适合做小屏旗舰…厂商选择哪颗CMOS 背后都是产品定位、成本控制和用户需求的复杂权衡，下次你再看到手机摄像头宣传页上那些炫酷的术语 也许就能稍微看透一点它背后的小秘密了，毕竟 那颗小小的芯片 才是决定你每一次按下快门 最终能留住什么样光影的真正大脑啊。✨
