高效绘制精准剖面图：实用方法与常见问题解决指南

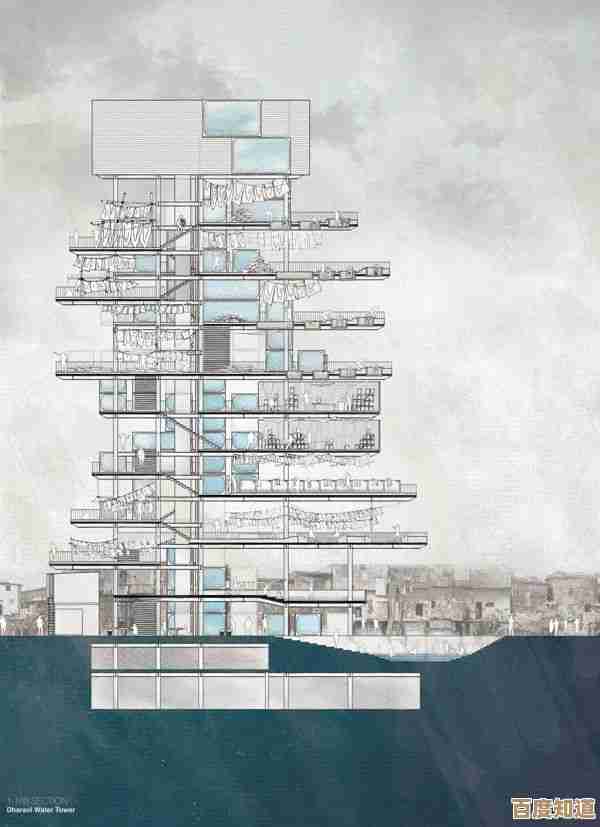

哎,说到画剖面图这事儿，我真是有一肚子话想说，你肯定也经历过吧，盯着电脑屏幕，那个二维的线条扭来扭去，就是跟你脑子里的三维结构对不上号，那种感觉……啧，真是又憋屈又着急，什么“高效”、“精准”，听起来像教科书里的漂亮话，但实际操作起来，全是坑，我今天就想用大白话，聊聊那些没人细讲，但又实实在在卡住你的细节和糗事。

首先啊,咱得把“高效”这个词从神坛上拉下来，它真不等于“快”，我刚入行那会儿，以为快捷键按得飞起就是高效，结果呢？图画得是快，返工更快，真正的“高效”，我觉得是“别返工”，就像挖地基，你方向挖错了，后面砌墙再快也是白搭，磨刀不误砍柴工，动手前那十几二十分钟的“发呆”时间，反而是最值的，你得像个侦探一样，把原始图纸、勘测数据、甚至现场拍的歪歪扭扭的照片，翻来覆去地看，我有个习惯，会用红笔在打印出来的草图上乱画，圈出所有看不明白的地方，比如这个墙体厚度怎么对不上？那个标高是不是标错了？就这么乱画着，灵感突然就来了，发现一个关键矛盾点，一下就把后面几个小时的无用功给省了，这种“慢”，才是真的“快”。

说到精准,哎，这玩意儿太折磨人了，软件里的捕捉工具（snap）是个好东西，但也是个坏东西，你过分依赖它，有时候会被它带沟里去，你以为捕捉到了那个端点，结果因为视图缩放比例问题，其实差了零点几毫米，这零点几毫米，在屏幕上根本看不出来，但一打印，或者导入其他软件进行碰撞检测，问题就全暴露了，我吃过最大的亏，就是一次因为一个不起眼的捕捉错误，导致整个管综模型都得调整，被项目经理骂得狗血淋头，所以我现在养成了一个“强迫症”，关键部位画完，一定会用标注工具拉一下尺寸，手动输入检查一遍，对，就是这种看起来最笨、最慢的方法，反而最可靠，精准，有时候就是靠这种“不信任”和“反复确认”堆出来的。

还有图层（layer）管理，这简直是血泪史，一开始我哪懂这个，所有线都扔在一个图层里，颜色也都一样，好家伙，等到要修改或者打印不同比例的图时，简直是一场灾难，你想隐藏掉填充图案，结果把尺寸线也一起弄没了，后来被前辈教训了，才慢慢学会分图层，我现在分得可细了，轴线一个层，墙体一个层，标注一个层，甚至不同专业的管线我都用不同颜色和线型区分开，虽然设置的时候麻烦点，但后期修改、协作，那个爽快感，谁用谁知道，这就像你家里收拾屋子，袜子、裤子、上衣都分开放，找起来能不快吗？

再说说比例问题,这是新手最容易懵圈的地方，你在模型空间里画的是1：1的实际尺寸，但在布局空间里套图框，又要设置视口比例，我当初就老搞混，为什么我在模型里画个1000mm的线，在图纸上显示出来那么小？折腾了好久才明白视口比例的道理，还有个坑，就是线型比例，虚线有时候显示为实线，有时候又稀疏得看不见，你得去调整线型比例因子，这个数值还得根据你的出图比例来算，真的……挺反人性的，我的经验是，建立一个属于自己的模板文件（template），把常用的图层、标注样式、文字样式、甚至页面设置都提前弄好，下次直接在这个模板上开工，能省下大量调试的时间。

聊聊心态吧,画图这活儿，特别容易让人钻牛角尖，有时候为了一个弧线是不是完全平滑，一个阴影是不是足够逼真，能折腾一晚上，后来我明白了，图纸的本质是“工程语言”，是拿来沟通和施工的，不是艺术品，只要信息传达准确、清晰，有些无伤大雅的“不完美”是可以接受的，你得学会在“死磕”和“放过自己”之间找到一个平衡点，有些复杂的节点，用个引注，说明“详见大样图XX”，比你在总图上死抠细节要聪明得多。

吧,画好剖面图没什么一招制胜的秘籍，它就是个手艺活，靠的是耐心、细心，还有一次次掉进坑里再爬上来的经验，别怕麻烦，别迷信软件，更别一个人闷头苦干，多跟同事交流，有时候别人随口一句话就能点醒你，好了，啰嗦了这么多，希望能给你带来一点不一样的启发，去画图吧，记得时不时站起来活动下脖子，这行颈椎都不太好……
