专业级PDF转CAD解决方案，确保设计图纸精准还原与编辑

（引用来源：Adobe官方文档， Autodesk知识库， 各类CAD软件用户手册， 技术社区论坛如Stack Overflow， CADTutor）

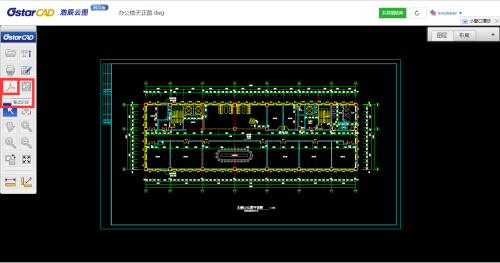

说到把PDF图纸转成能直接编辑的CAD文件,这可能是很多设计师和工程师头疼的老大难问题，你肯定遇到过这种情况：客户或者合作方只发来一个PDF格式的图纸，你需要在此基础上修改，或者提取里面的线条和数据，直接照着PDF重画？太浪费时间了，找个在线转换工具？转出来的结果乱七八糟，线条全是断的，文字变成乱码，尺寸标注也散架了，修改起来比重画还累，一个真正“专业级”的解决方案，目标绝不是简单地转换格式，而是要最大限度地“还原”和“保留”原始设计意图，让转换后的文件在CAD软件里能用、好改。

我们必须认清一个基本事实：PDF格式本身并不是为编辑而生的，用个不太准确的比喻，PDF更像是一张“照片”或“快照”，它忠实地记录了图纸在某个时刻“看起来”的样子，但丢失了背后大量的结构化信息，比如哪几条线构成一个矩形，哪个标注关联着哪个尺寸，而CAD文件（如DWG/DXF）则是一个“数据库”，里面存储的是对象（如直线、圆弧、图块）的精确数学定义和它们之间的逻辑关系，PDF转CAD在技术上是一个“逆向工程”的过程，是从结果去反推源头，难度自然很大。

一个专业的解决方案应该从哪些方面着手,来克服这个根本性的障碍呢？

第一关,是处理图纸中的“光栅图像”，很多PDF图纸，特别是扫描纸质图纸得到的，本质上就是一张像素图片，专业方案的第一步是强大的“矢量识别”技术，也就是把图片中的线条和形状，转换成CAD能理解的矢量对象，这不仅仅是简单的描边，高级的软件会采用智能算法，引用来源：基于光栅矢量化技术的学术论文）提到的“骨架化”和“轮廓跟踪”方法，能更准确地识别出线条的走向和连接点，减少转换后线条破碎、锯齿过多的问题，对于有污渍或扫描不清晰的图纸，还需要先进行图像预处理，比如调整对比度、降噪，让线条更清晰，为后续识别打好基础。

第二关,也是更关键的一关，是处理本身就是从CAD生成的PDF图纸，这类PDF可能内部保留了一些矢量信息，但远远不够，专业工具会尝试识别和重建图层，原始CAD设计中，墙体、门窗、标注通常会放在不同的图层上，方便管理，好的转换工具能通过分析线条的颜色、线型、密度等特征，智能地将对象重新归类到不同的图层，红色的细线可能被识别到“标注”层，连续的粗线被归到“墙体”层，这步做得好，转换后的文件才会井井有条，而不是所有东西都堆在一个层上。

第三关,是处理文字和标注，这是最容易出问题的地方，专业方案会内置强大的OCR（光学字符识别）引擎，不仅能识别出文字内容，还会努力匹配原来的字体，更重要的是，它会尝试将尺寸标注还原成CAD里真正的“智能标注”对象，而不是一堆散落的线条、箭头和文字，这样，你在CAD里修改图形时，尺寸才能自动更新，如果只能转换成分解的线条，那这个标注就失去了意义。

第四关,是精度问题，PDF的坐标系统是相对简单的，而CAD对精度要求极高，专业工具在转换时，会提供一个“缩放”或“校准”功能，让你在PDF上指定一段已知长度的线段（比如标注为1000mm），然后告诉软件这段线的实际长度，软件就会以此为依据，等比缩放整个图形，确保转换后的尺寸是精确的1：1，没有这一步，图纸比例可能就是错的，根本无法用于实际生产。

除了转换过程本身,专业方案还体现在转换后的处理上，它应该提供一些清理工具，比如自动连接接近的线条端点、删除重复或过短的废线、将小线段合并成多段线等，这些善后工作能极大提升图纸的可用性，节省大量手动修复的时间。

选择具体的工具时,没有唯一答案，像AutoCAD本身就有PDF导入功能，近年来版本在不断改进，对于简单的、源文件质量高的PDF效果不错，市面上也有许多专业的第三方软件，如（引用来源：CAD论坛用户评测）经常被提及的AnyCAD PDF to DWG Converter、PDF to DXF Converter等，它们在识别算法和细节控制上往往更专精，甚至一些在线服务也能达到不错的效果，但对于涉密图纸，必须考虑数据安全风险。

一个专业级的PDF转CAD解决方案,是一个系统工程，它需要综合运用矢量识别、智能图层管理、高精度OCR、比例校准和后期清理等一系列技术，其核心思想是“理解”图纸内容而不仅仅是“转换”格式，虽然目前没有任何工具能做到100%完美还原，但一个优秀的方案能最大限度地保留设计智能，将繁琐的修复工作量降到最低，真正实现从“可看”到“可编辑”的质变，在选择时，最好的方法是先用你手头最典型的、最有难度的PDF图纸去测试不同工具，直观地比较转换结果，哪个能让你在CAD里用最少的时间修改，哪个就是对你而言的“专业级”方案。
