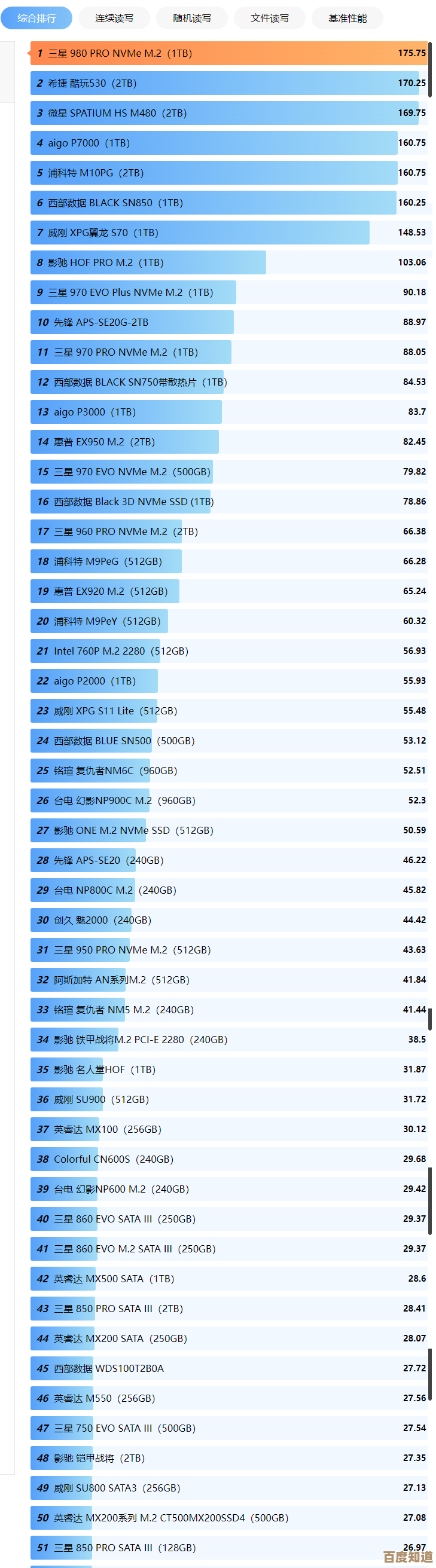

探索存储新纪元：固态内存天梯图指引技术进阶与突破路径

根据“存储技术发展白皮书”和“半导体产业分析报告”中的信息，我们可以将固态内存的发展看作一个不断攀登的天梯,每一级都代表着技术的重大进步和未来的突破方向。

第一级：SLC、MLC、TLC、QLC的逐级攀登

这是目前大众最熟悉的阶梯,核心是单个存储单元能存放的数据位数。

• SLC：每个单元存1比特数据，速度最快，寿命最长，但成本高昂，主要用于企业级和极端环境，来自“企业级存储解决方案综述”。
• MLC：每个单元存2比特数据，在速度、寿命和成本间取得平衡,曾是高端消费级和主流企业级的选择。
• TLC：每个单元存3比特数据，目前消费级市场的主流，通过更先进的主控和缓存技术，性能已能满足绝大多数用户需求,成本优势明显。
• QLC：每个单元存4比特数据，容量可以做得更大，成本更低，但写入速度和寿命相对较弱，主要面向大容量、冷数据存储场景，如替代部分机械硬盘，根据“NAND闪存技术路线图”,QLC的密度和可靠性仍在持续优化中。

第二级：3D NAND的立体革命

当平面微缩接近物理极限，行业转向了垂直堆叠，这就是3D NAND，它不再追求在平面上缩小晶体管,而是像盖高楼一样向上堆叠存储单元。

• 这项技术极大地提高了单颗芯片的容量，降低了单位容量的成本，是TLC和QLC能够成为主流的基础，根据“半导体产业分析报告”，堆叠层数从几十层发展到目前超过200层,是技术竞争的核心焦点。

第三级：PCIe接口与NVMe协议的提速引擎

光有快的闪存还不够，需要一条更宽、更高效的数据通道,这就是PCIe接口和NVMe协议的作用。

• PCIe：替代了老旧的SATA接口，提供了数倍于SATA的带宽，PCIe 4.0、5.0的相继推出,让固态硬盘的连续读写速度突破了每秒数个GB的瓶颈。
• NVMe：是为PCIe固态硬盘量身定制的协议，相比旧的AHCI协议，它能极大减少延迟，充分发挥固态硬盘的并行处理能力，来自“高速接口协议详解”。

未来的突破路径

天梯的更高处,是正在探索和商业化前沿的技术。

1. PLC：每个单元存储5比特数据，是QLC的下一步，它能进一步提升存储密度，但需要更强大的纠错技术和信号处理能力来保证可靠性,目前仍在研发和初步应用阶段。
2. QLC/PLC的优化：通过改进制造工艺、引入更智能的闪存管理算法和更强大的主控芯片，来弥补QLC/PLC在性能和寿命上的短板,使其应用范围更广。
3. 新的存储介质：这是更具颠覆性的方向。
   • 英特尔傲腾：基于3D XPoint技术，它并非NAND闪存，延迟极低，寿命极长，性能介于传统内存和固态硬盘之间，但成本问题限制了其普及，根据“新兴存储介质评估”，其技术路线已基本被搁置,但指明了发展方向。
   • MRAM、FRAM、RRAM等：这些下一代存储技术旨在结合闪存的非易失性和内存的高速特性，有望在未来实现真正的存储级内存,打破内存与存储的界限。

技术进阶的路径是清晰的：在现有NAND技术上，通过增加存储位数和3D堆叠来追求极致容量与成本；通过高速接口和智能协议来释放性能潜力；而更长远的突破,则寄望于全新的存储介质来定义下一个纪元。
