掌握PDF转CAD的有效技巧与实用方法指南

将PDF文件转换为可编辑的CAD格式（如DWG或DXF）通常被称为“矢量化”，这个过程的目标是尽可能地将PDF中的线条、图形和文字识别并转换为CAD软件能够识别和编辑的矢量对象，而不是一张无法修改的图片，根据PDF文件的来源不同，转换的效果和难度差异巨大。

转换前的关键准备：了解你的PDF文件

在开始转换之前,花几分钟分析你的PDF文件，这能帮你选择最合适的方法并设定合理的期望，PDF文件主要分为两类：

1. 由CAD软件直接生成的PDF文件：这是最理想的情况，这种PDF内部通常保留了矢量数据信息，只是被“封装”在了PDF格式里，转换软件可以相对准确地识别出线条、圆弧、文字等元素，转换成功率最高，你可以通过无限放大PDF，如果线条依然清晰锐利，而不是出现马赛克，那它很可能就是矢量PDF。（来源：普遍认可的行业经验）
2. 由扫描图纸或图片生成的PDF文件：这是最常见也最棘手的情况，这种PDF本质上是一张位图（图片），软件需要通过“OCR”（光学字符识别）技术来识别图形轮廓，转换后的结果通常是多段线构成的轮廓，线条不精确，可能存在断点、粘连，需要大量手动修整。

主流转换方法与实用技巧

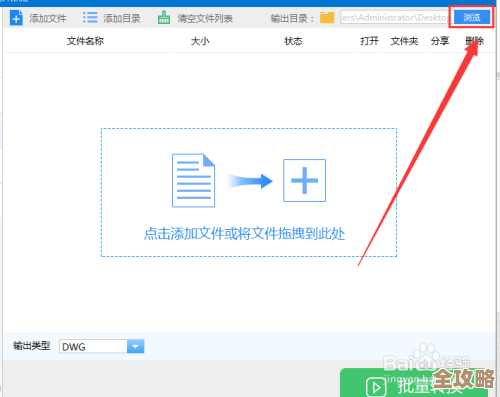

使用专业的转换软件（推荐用于矢量PDF）

这是最直接、最常用的方法，市面上有许多专门从事此工作的软件。

• 软件举例：AutoCAD自带的光栅图像插入功能（但功能较基础）、Adobe Illustrator（导出为DXF）、以及众多的第三方专业软件如AnyCAD PDF to DWG Converter、PDF to DXF Converter等。
• 核心技巧：
  • 预处理PDF：在转换前，如果PDF中有不必要的注释、图框或文字，尽量在PDF阅读器（如Adobe Acrobat）中删除它们，以减少转换时的干扰。
  • 正确设置输出选项：这是决定成败的关键，转换时，软件通常会提供选项让你设置：
    • 图层：好的软件可以尝试将不同线型或颜色的元素自动归到不同图层，这能极大方便后续编辑，务必勾选此功能。
    • 线型识别：尝试让软件识别虚线、点划线等。
    • 文字识别：选择将文字识别为可编辑的CAD文字对象，而不是由线段构成的轮廓。
  • 分批次转换：如果图纸非常复杂，可以尝试将不同部分（如平面图、立面图）分开成多个PDF页面或文件，分别转换，以降低软件处理负担，提高识别精度。

在线转换工具（适用于简单、清晰的矢量PDF）

对于偶尔需要转换、不想安装软件的用户，在线工具是一个便捷的选择。

• 平台举例：Zamzar、CloudConvert等在线文件转换网站。
• 优点：无需安装，操作简单。
• 缺点：
  • 隐私风险：你的设计图纸需要上传到第三方服务器，存在泄密风险，切勿用于机密或商业项目。
  • 功能有限：转换选项通常很少，无法精细控制转换效果。
  • 文件大小限制：通常对上传的PDF文件大小有限制。
• 技巧：仅适用于非机密、结构简单的图纸快速转换。

在CAD软件中手动矢量化（适用于扫描的PDF或要求极高的场合）

当PDF是扫描的图片,或者对转换精度要求极高时，最可靠的方法是在CAD软件中手动描绘。

• 操作步骤：
  1. 在AutoCAD等CAD软件中,使用“插入”或“附着”命令，将PDF文件以参考底图的形式插入到绘图空间中。
  2. 将PDF底图锁定并调至半透明,防止误选。
  3. 新建多个图层（如轮廓层、中心线层、标注层等）。
  4. 使用直线、多段线、圆弧、圆等绘图命令，沿着底图上的线条一点点精确描绘。
• 优点：精度最高，完全可控，生成的CAD文件干净、规范。
• 缺点：极其耗时费力，需要操作者具备熟练的CAD技能。
• 技巧：
  • 善用对象捕捉：开启端点、中点、交点等捕捉模式，确保描图精准。
  • 利用缩放命令：频繁缩放图纸局部，进行精细操作。
  • 先主后次：先描绘主要结构和轮廓，再处理细节和标注。

转换后的修复与优化

无论使用哪种方法,转换后的DWG/DXF文件几乎都不可能完美，都需要进行后期修复。

• 检查并修复线条：检查线条是否闭合，有无多余断点，使用“修剪”、“延伸”、“合并”等命令进行修复。
• 清理冗余对象：使用“清理”命令，删除图中未使用的图层、线型、图块等，减小文件大小。
• 规范图层和线型：将元素归到正确的图层，并赋予正确的线型、颜色和线宽，使其符合制图标准。
• 核对比例：检查转换后的图纸比例是否正确，可以使用图中已知尺寸的标注进行核对，必要时使用“缩放”命令调整。

PDF转CAD没有一劳永逸的“完美”方法，选择哪种方法取决于你的PDF质量、对精度的要求、时间成本以及软件条件，对于由CAD生成的PDF，专业软件是高效的选择；对于扫描图纸，要么接受自动转换后的大量修复工作，要么投入时间进行手动矢量化以获得最佳质量，理解每种方法的利弊，并结合实用的技巧，才能更有效地掌握PDF转CAD这一实用技能。
