主板CPU插槽针脚图解：全面解析各型号接口布局与硬件兼容性指南

哎 说到主板CPU插槽这个事 真是让人又爱又恨… 我至今都记得第一次装电脑时 手抖得跟筛子一样 对着那个布满密密麻麻针脚的插座 生怕一不小心就给弄弯了 那感觉 就像在拆一个极其精密的炸弹。

咱们先从老祖宗说起吧 Intel那边 LGA（Land Grid Array）和AMD那边的PGA（Pin Grid Array） 这俩根本区别你得先搞懂，简单说 LGA的针脚是在主板插座上 而CPU是光秃秃的一片触点 像Intel现在的款式；PGA反过来 针脚长在CPU背面 插座里是一个个小孔 老AMD用户肯定熟悉这个，还有种BGA 那个是直接焊死的 咱DIY玩家一般碰不到。

为啥要这么设计 其实挺有意思的，Intel搞LGA 官方说法是能承受更大安装压力 散热器拧再紧也不容易伤到CPU本身的核心 风险转嫁到主板上了… 但说实话 我总觉得 主板插座上那些纤细的针脚一旦歪了 维修起来可比CPU麻烦多了 成本也高，AMD坚持PGA那么多年 可能觉得让用户承担风险小一点？不过现在AMD的TR和EPYC也用LGA了 针脚多到吓人 叫SP系列 那个真不是一般人玩的。

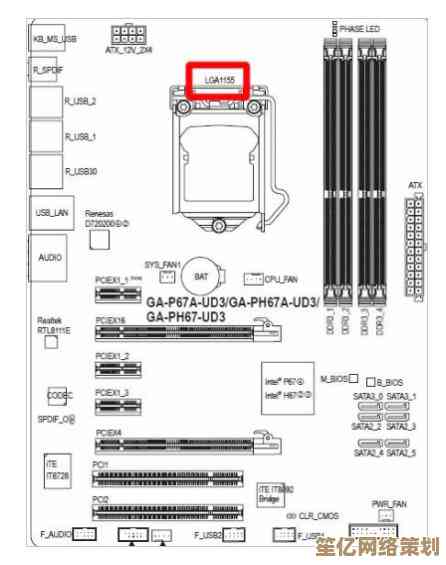

聊聊具体的接口吧 不然太抽象了，Intel这边 LGA 1151 算是经典型号了 但这里有个巨坑 第六七代和第八九代虽然都是1151针 但电气定义和防呆口位置有微妙差别 根本不通用！我当年就差点中招 看着针脚数一样 兴冲冲买了新U 结果死活点不亮 那种郁闷… 后来学乖了 一定得查清楚主板具体支持哪一代，现在主流是LGA 1700 针脚更多 为了适应12代以后的大小核架构 插槽也变长了 安装散热器都得换新支架 又是一笔开销。

AMD这边 AM4接口真是长寿 从锐龙一代撑到五代 良心是真良心 但兼容性也是个迷宫，不是所有300系主板刷个BIOS就能上5000系CPU 供电和设计跟不上的话 体验会很糟，我朋友试过用最老的A320主板硬上5600X 虽然点亮了 但性能根本跑不满 供电模块烫得能煎鸡蛋，所以啊 看插槽兼容不能光看物理上能不能插进去 供电和BIOS支持才是隐形的门槛。

最新的AM5 彻底转向LGA了 针脚数暴涨到1718 同时支持DDR5和PCIe 5.0 这升级幅度… 但初期平台贵得离谱 主板 DDR5内存 加起来够买两颗CPU了。

说点实操的,针脚万一弯了怎么办？我有个土办法 用自动铅笔 把笔芯抽掉 用那个空心的笔尖慢慢把针脚勾回原位 需要极大的耐心和一双不抖的手，最好还是别弯 安装时一定 一定 一定要确认CPU方向对准防呆口 那个三角形标记 然后靠自重放下去 别用力按！拧散热器螺丝时 对角慢慢拧 让压力均匀。

有时候点不亮 不一定是针脚断了 可能是有一两根氧化接触不良，用无水酒精 和棉签 极轻地擦一下触点 或许有奇效，但这是最后手段了 风险自负。

选CPU和主板 就像配钥匙和锁 光看形状像不行 还得里面每道齿槽都对得上，现在芯片组和BIOS的兼容性信息 比物理插槽更重要，下次升级前 花十分钟去主板官网查一下CPU支持列表 能省掉无数麻烦… 这都是血泪教训啊。

差不多就这些吧 希望能帮到正在为插槽发愁的你。
