升压芯片：电子设备高效能转换的核心技术解析

升压芯片,顾名思义，就是一种能把电压从低处“抬”高的集成电路，它在我们的日常生活中无处不在，但却很少被普通用户注意到，当你的手机电量不足，屏幕却依然能保持明亮；当你用一节小小的锂电池就能驱动需要更高电压的LED手电筒；当太阳能电池板在阳光微弱时依然能为设备充电，这背后往往都有升压芯片在默默工作，它的核心任务，就是高效地将一个较低的输入直流电压，转换成一个较高的稳定输出直流电压，以满足不同电子元件的供电需求，这个过程的专业名称叫做“开关电源技术”，而升压芯片是其中实现“升压”功能的集大成者。（来源：德州仪器《开关模式电源转换指南》）

升压芯片是如何实现这一神奇转换的呢？它并不像变压器那样直接改变交流电的电压，而是通过一套精巧的“储能-释放”循环来“制造”出更高的电压，我们可以把它想象成一个高效的水泵系统，芯片内部有一个关键的“开关”（通常是MOSFET晶体管），一个储能电感（像是一个可以暂时储存能量的线圈），一个二极管（像一个单向阀门）和一个输出电容（像一个蓄水池）。（来源：ADI公司《开关稳压器基本原理》）

其工作过程大致是这样的：芯片内部的开关闭合，电流从输入电源流过电感和这个开关，形成回路，电能被转换成磁能，储存在电感中，电感就像被“充能”了一样，由于二极管的方向是反的，电流不会流到输出端，输出端暂时由电容之前储存的电量来维持，开关迅速断开，由于电感有个特性，它不允许流经自身的电流突然消失，于是会产生一个自感电动势，这个电动势的极性会与输入电源的极性相同，两者叠加在一起，就形成了一个比输入电压更高的电压，这个高压就可以顺利地通过单向导通的二极管，向输出端的电容“充电”，同时也为负载（如手机屏幕、LED灯）供电，这个过程以极高的频率（从几十万次到几百万次每秒）反复进行，通过精确控制开关闭合和断开的时间比例（即占空比），就能得到我们想要的、稳定较高的输出电压。（来源：英飞凌科技《功率半导体应用手册》）

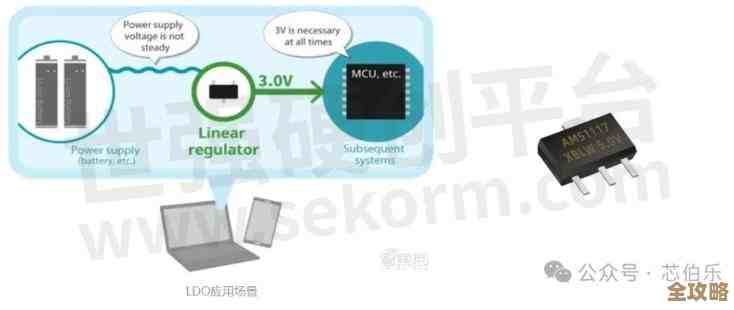

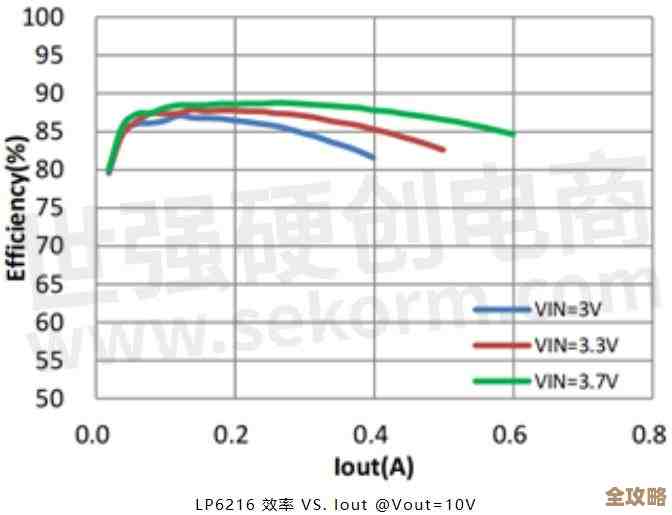

评判一个升压芯片好坏的关键指标就是“效率”，效率指的是输出功率与输入功率的比值，在理想情况下，我们希望100%的能量都能被转换，但现实中总有损耗，损耗主要来自几个方面：开关在导通时本身有电阻，会发热消耗能量（导通损耗）；开关在打开和关闭的瞬间，电压和电流变化重叠，也会产生损耗（开关损耗）；电感、电容等元件也非理想元件，存在损耗，现代升压芯片技术的核心竞赛，就是如何最大限度地减少这些损耗，实现高效能转换。（来源：IEEE论文《高频开关电源效率优化策略综述》）

为了提升效率,芯片设计者采用了多种关键技术，首先是采用更先进的半导体工艺，比如使用导通电阻更低的MOSFET，让电流流过时产生的热量更少，其次是不断提高开关频率，高频化意味着可以使用更小体积的电感和电容，使整个电源电路更加小巧，满足电子设备轻薄化的趋势，但频率越高，开关损耗也会增加，这就需要在二者之间取得平衡，现代先进的升压芯片会集成智能控制算法，如“脉冲频率调制（PFM）”和“脉冲宽度调制（PWM）”的自动切换，在设备轻载（如手机待机时），采用PFM模式，减少开关次数以降低损耗；在重载（如手机玩游戏时），切换到PWM模式，提供充足电力，从而在全负载范围内都保持较高的效率。（来源：Maxim Integrated产品应用笔记AN1883）

为了提升系统的稳定性和可靠性,升压芯片还集成了丰富的保护功能，过流保护防止输出短路时烧毁芯片；过压保护防止输出电压异常升高损坏后续电路；过热保护则在芯片温度过高时自动关闭电路，温度降低后再恢复工作，有些芯片还集成了软启动功能，在开机时让电压缓慢上升，避免产生巨大的冲击电流。（来源：意法半导体《LDO与开关稳压器设计要点》）

升压芯片虽小,却是现代电子设备高效、稳定运行的基石，它通过精妙的开关控制和高频能量转换技术，巧妙地解决了不同元器件之间电压不匹配的难题，随着物联网设备、可穿戴设备、新能源汽车等领域的飞速发展，对升压芯片在效率、体积和功耗上的要求将愈发严苛，推动着这一核心技术不断向前演进。
